요즘 레귤레이터들이 각각 다양한 기능들과 특징들을 갖고 있지만 가장 중요한 기능인 편안한 호흡을 제공한다는 측면에서 보면 대부분의 레귤레이터들은 그 기능이 이미 합격점을 뛰어넘고 있다. 예를 들어 레귤레이터의 성능을 파악할 수 있는 총 호흡 에너지량은 호흡에 필요한 에너지 소비량을 뜻하는데 이 수치가 작으면 에너지 소비량도 작기 때문에 쉽게 호흡을 할 수 있다고 본다. 그런데 이 수치는 유럽 기준을 적용하면 3.0J/L 이하이면 되는데 거의 대부분의 레귤레이터들은 이 기준을 만족하며, 여기에 소개하는 레귤레이터들은 모두 1.0J/L 미만이다.

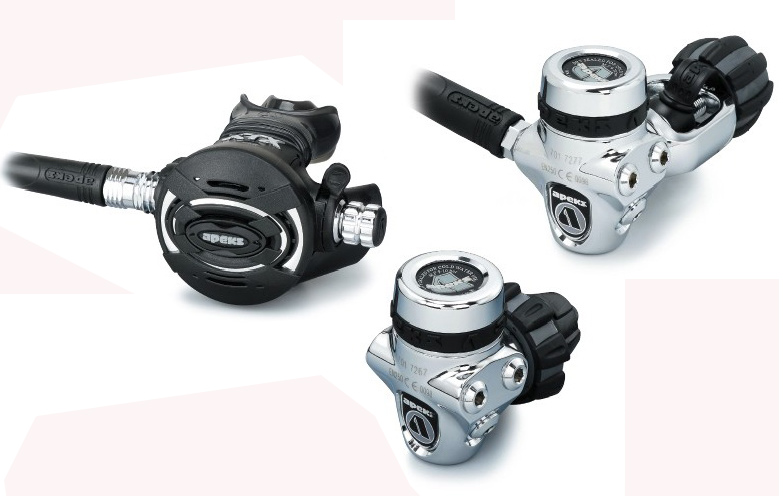

아펙스(APEKS)의 XTX 200

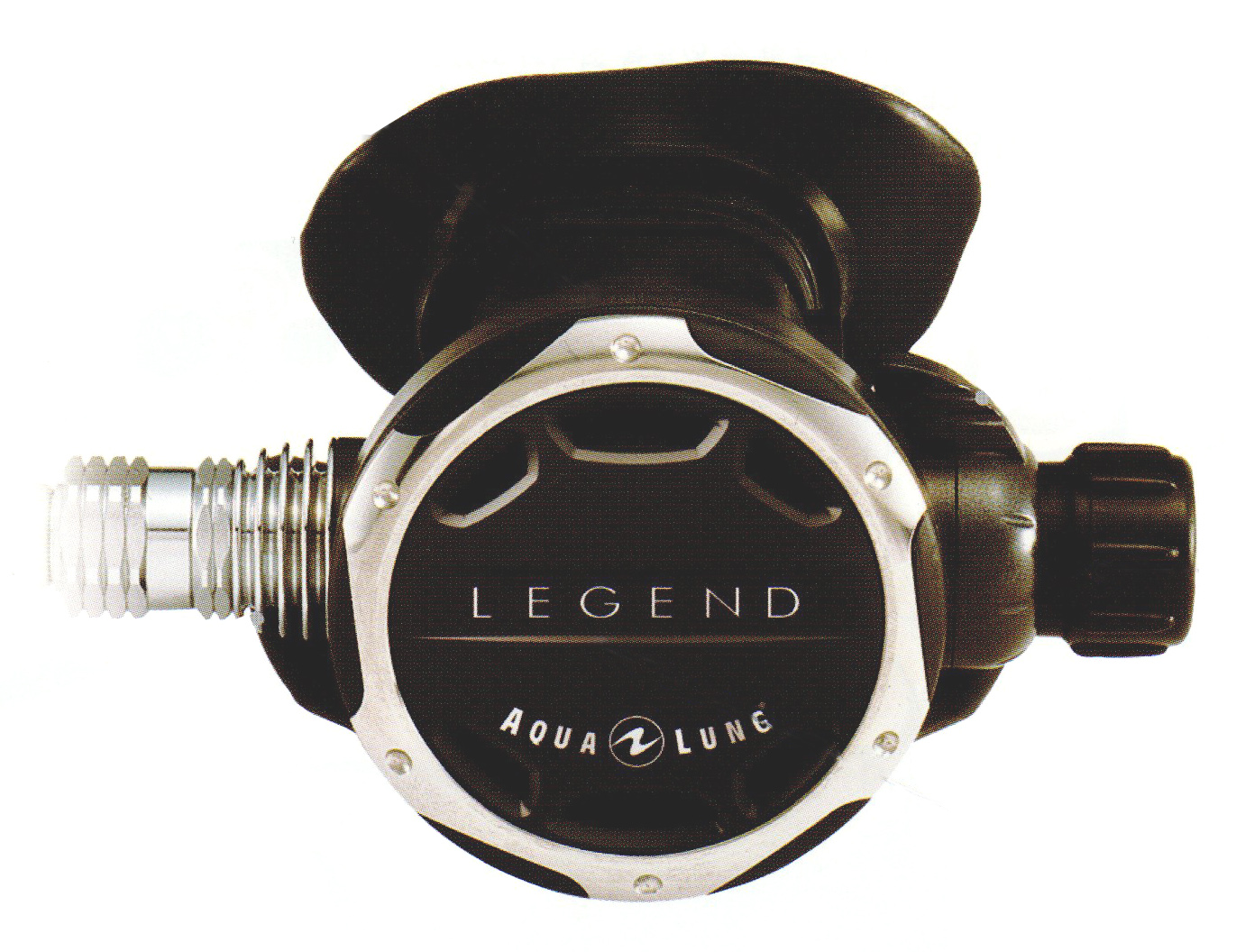

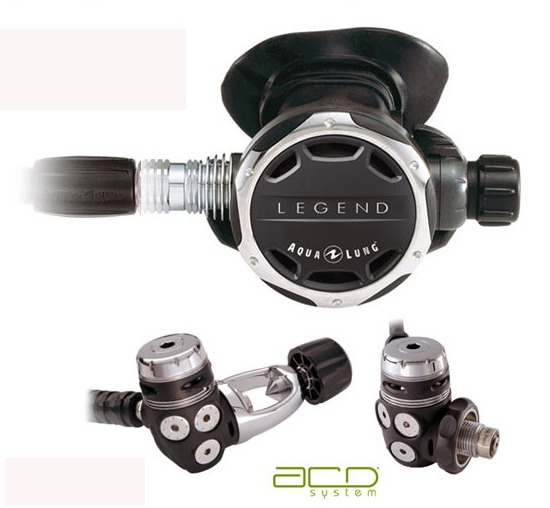

아쿠아렁(AQUALUNG)의 레전드 LX 슈프림 ACD

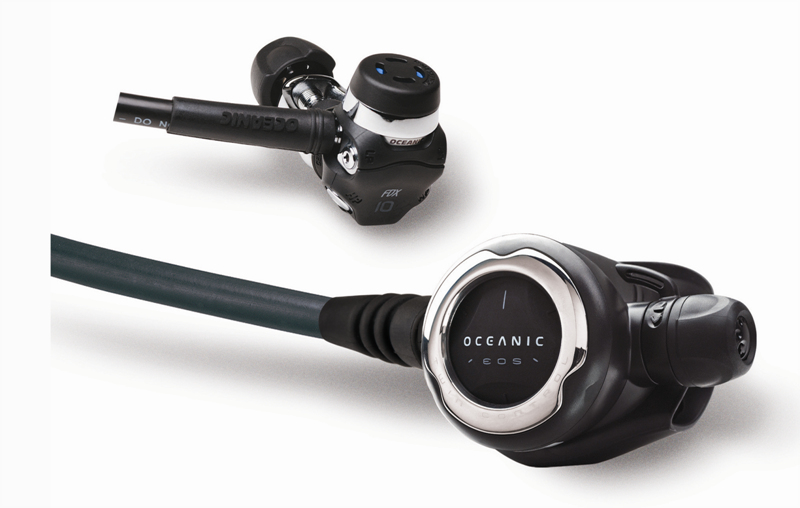

오셔닉(OCEANIC)의 EOD/FDX-10
마레스(MARES)의 어비스 22 네이비

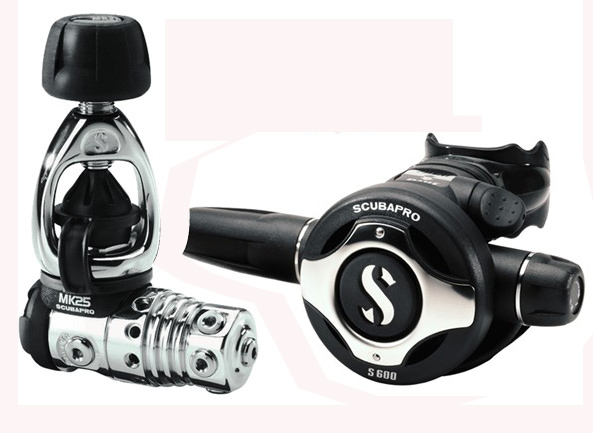

스쿠버프로(SCUBAPRO)의 MK25/S600

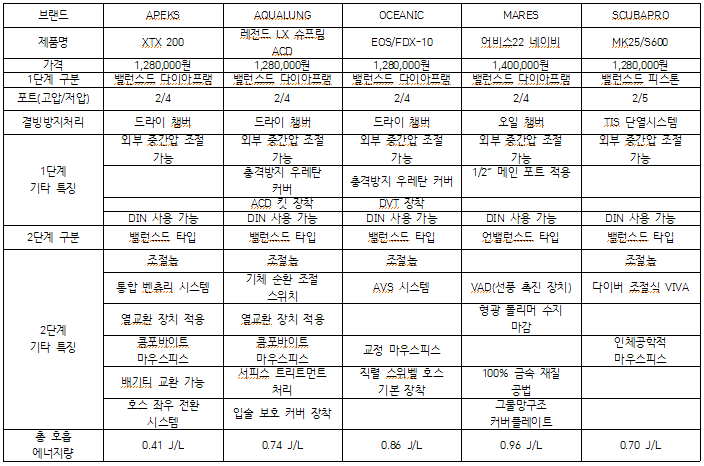

레귤레이터의 주요 특징 비교
1단계의 타입
5대 모델은 모두 밸런스드 타입을 적용하여, 수심이나 실린더 내의 기체 잔량에 상관없이 편안한 호흡이 가능하다. 이중 XTX 200, 레전드 LX 슈프림 ACD, EOS/FDX-10, 어비스 22 네이비는 다이아프램 타입, MKM25/S600은 피스톤 타입이다.
XTX 200을 비롯한 아펙스의 모든 레귤레이터는 다이아프램 타입 1단계를 적용하고 있다. 아쿠아렁의 경우는 레전드 LX 슈프림 ACD 등 중, 고가의 제품은 다이아프램 타입, 실속형 제품은 스탠다드 피스톤 타입 1단계를 적용하고 있다. 현재 밸런스드 피스톤 타입은 생산되지 않고 있다.
오셔닉은 EOS/FDX-10등 중고가의 제품에는 다이아프램 타입, 알파8/SP-5등 저가형에는 스탠다드 피스톤 타입을 적용하고 있다.
어비스 22 네이비는 물론 현재 생산하는 모든 마레스 레귤레이터는 다이아프램 타입 1단계이다. 스쿠버프로의 주력인 MK25/S600는 밸런스드 피스톤 타입이며, 그 외 MK17, MK11은 다이아프램 타입, MK2는 스탠다드 피스톤 타입 1단계이다.
팁) 레귤레이터 1단계의 타입 구분
레귤레이터 1단계는 고압의 기체를 중간압력으로 낮추어주는 역할을 하는데, 다이버가 수중으로 다이빙을 하게 되면 중간압력에 수압이 가해지게 된다. 이 수압이 감지되는 부분이 다이아프램이라고 불리는 부품이면 다이아프램 타입, 피스톤이라고 불리는 부품이면 피스톤 타입이라고 불리게 된다.
다이아프램(diaphragm) 타입은 모두 밸런스드(balanced) 타입로 생산되며, 피스톤(piston) 타입은 밸런스드 타입, 스탠다드(standard) 타입로 구분할 수 있다. 스탠다드 타입은 예전에는 언밸러스드(unbalanced) 타입이라고 했다.
실린더의 기체 잔량에 상관없이 기체를 원활하게 공급해주는 것이 밸런스드 타입, 실린더 기체 잔량이 떨어지면 호흡에 영향을 미치는 것이 스탠다드 타입이다.
통상적으로 스탠다드 피스톤 1단계는 가격이 저렴하며, 상대적으로 부품수가 적기 때문에 유지 보수에 상당한 장점이 있다. 반면에 밸런스드 1단계는 다이아프램, 피스톤 타입에 상관없이 스탠다드 타입에 비해 부품수가 많다.

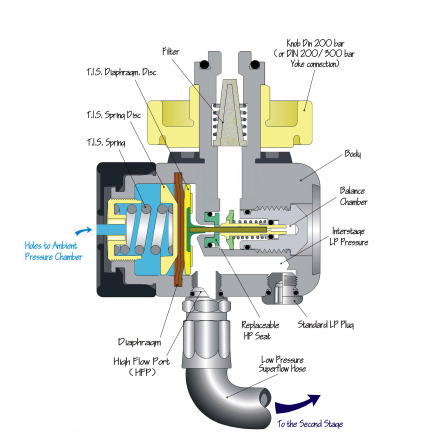

다이아프램 타입

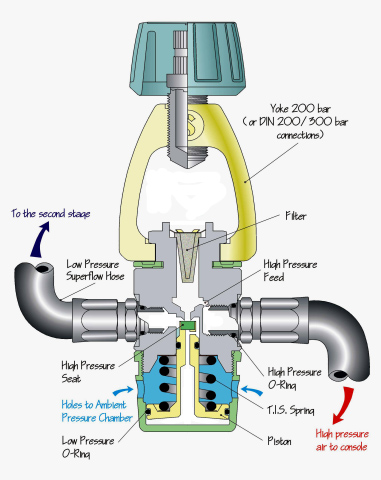

밸런스드 피스톤 타입
스탠다드 피스톤 타입
1단계 결빙방지 기능
제조사나 교육단체의 찬물 다이빙 규정은 약간씩 다르지만 통상적으로 수온이 10도 이하면 결빙방지 처리가 된 제품을 사용하는 것이 2단계의 프리플로우 현상(통상적으로 레귤레이터가 얼어서 터진다고 표현)을 예방하는데 도움이 된다고 한다.
XTX 200과 LEGEND LX 슈프림 ACD 그리고 EOS/FDX-10 1단계는 드라이 챔버 방식으로 내부에 기체공간을 형성시켜 외부의 찬물과 격리시킴으로써, 결빙방지 효과가 나타나게 된다.
어비스 22 네이비 1단계는 오일 챔버 방식으로 챔버 내부에 기체가 아닌 특수 오일을 채워 넣어 외부의 찬물과 격리시킴으로써, 결빙방지 효과가 나타나는데 오일 챔버의 결빙 방지 효과가 드라이 챔버 보다 높다고 한다.

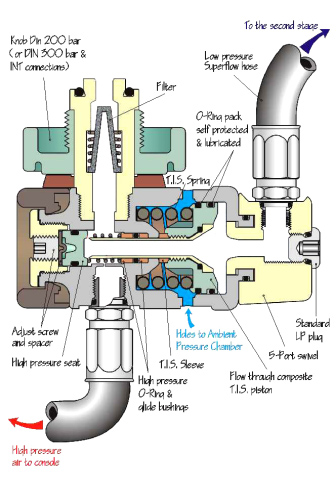

MK25 1단계는 밸런스드 피스톤 타입으로 내부에 물이 유입되는 방식이기 때문에, 구조상 다이아프램 타입과 같은 챔버를 형성하지 못한다. 그래서 물에 노출되는 피스톤과 스프링에 TIS(열 격리 시스템)를 적용하여 결빙방지 효과를 얻는다.
중간압 조절 기능
XTX 200, 레전드 LX 슈프림, ACD, EOS/FDX-10, 어비스 22 네이비 등의 1단계는 다이아프램 타입의 특징으로 외부 중간압 조절이 가능하다. 이와 달리 MK25/S600는 피스톤 타입이지만 기술적으로 중간압의 외부 조절이 가능하게 만들었다.

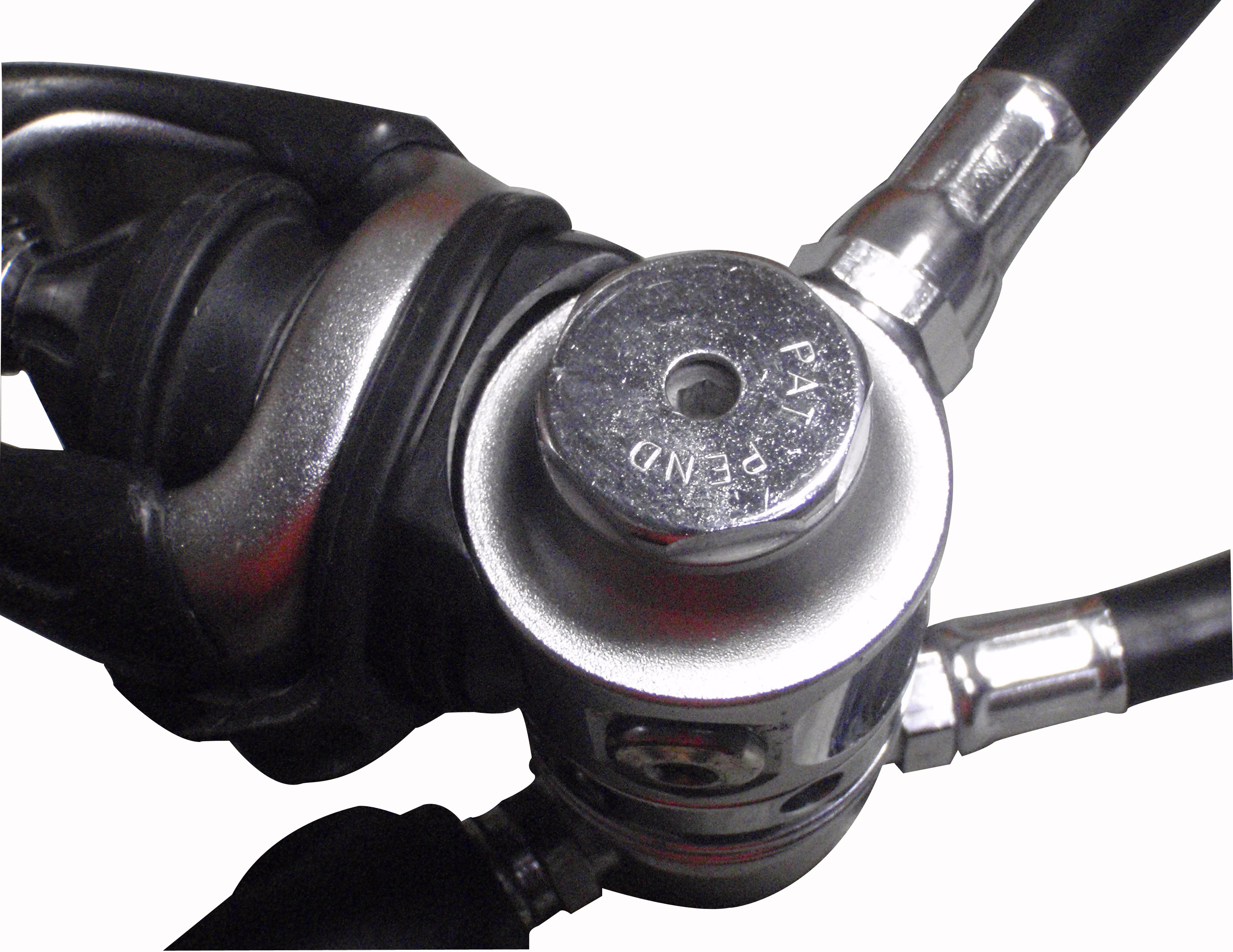

MK25 중간압 조절 부분
기타 특징

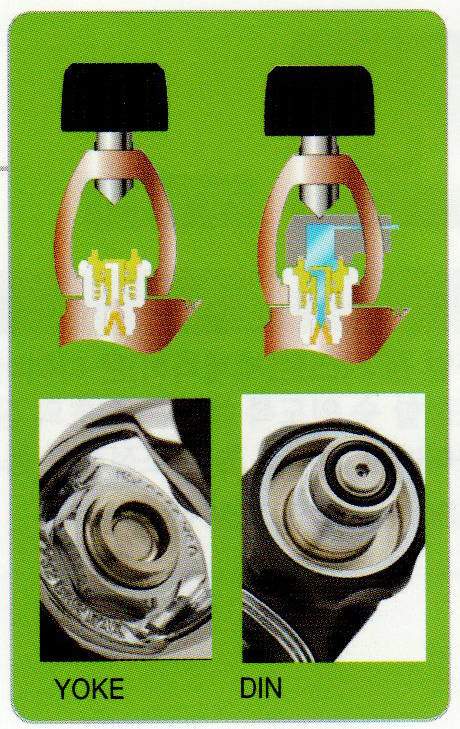

레전드 LX 슈프림 ACD와 EOS/FDX-10 1단계는 외부 충격을 방지하기 위해, 폴리우레탄 커버를 1단계 외부에 장착했다. 레전드 LX 슈프림 1단계는 자동 폐쇄 장치(Auto Closure Device)라는 의미를 가진 세계 특허의 ACD 기능도 있다. 이는 먼지마개 없이도 1단계 내부로 물이 유입되지 않게 하는 기능으로 다이빙 후 세척 시에 실수로 더스트 캡(먼지 마개)을 닫지 않아도 1단계에 물이들어갈 염려가 없다. 이 ACD 기능은 밸브 캡을 따로 관리하는 DIN 밸브에서 특히 유용하다. 다이빙 후에 DIN 밸브 캡을 따로 찾아서 결합하고 세척을 할 필요가 없기 때문이다.
ACD 기능

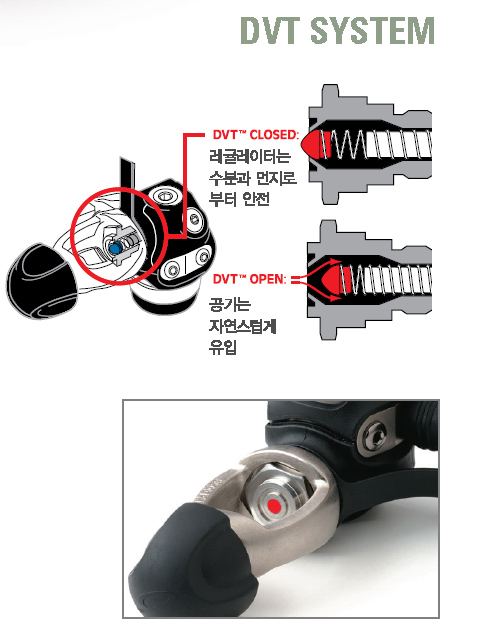

EOS/FDX-10 1단계는 드라이 밸브 테크널리지(Dry Valve Technology) 시스템을 적용하여, 외부의 수분과 먼지로부터 안전하게 보호해준다. DVT 시스템은 실린더내의 기체의 힘으로 밸브를 개방시키는데, 이 밸브는 수심 60M 또는 실린더 잔량 15BAR의 상황에서도 1단계의 성능에 전혀 영향을 주지 않는다.
DVT 기능

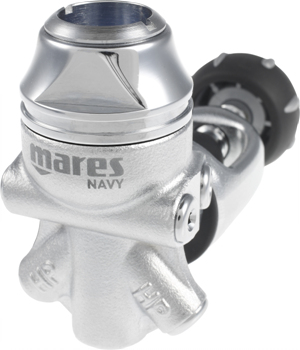

어비스 22 네이비 1단계는 메인 포트 구경을 크게 하여 다이버의 호흡을 편하게 해준다. 통상 고압 포트는 7/16인치, 저압 포트는 3/8인치의 구경을 가진다. 하지만 이 제품의 메인 레귤레이터(저압) 포트는 구경이 1/2인치이다.

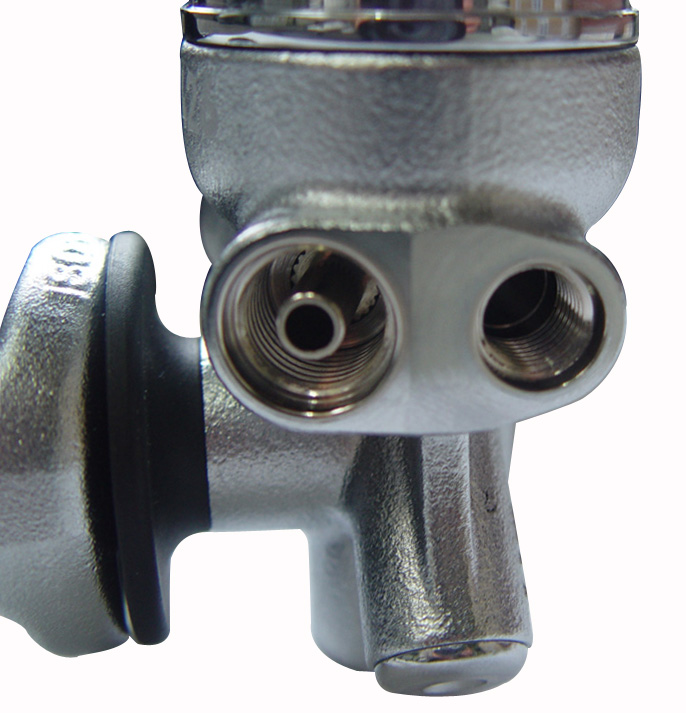

어비스 22 네이비 메인(레귤레이터 2ND STAGE) 포트 사진
2단계의 특징
XTX 200, 레전드 LX 슈프림 ACD, EOS/FDX-10, MK25/S600은 밸런스트 포핏을 적용하고 있으며, 어비스 22 네이비는 언밸런스 포핏을 적용하고 있다. 보통 레귤레이터 2단계는 고가의 제품에 밸런스드 포핏, 중저가 제품에 언밸런스드 포핏을 적용하고 있는데, 마레스는 모든 2단계에 언밸런스드 포핏을 적용하고 있다. 마레스는 1단계에 DFC(Dynamic Flow Control. 다이나믹한 기체 공급 장치)를 적용하여 항상 일정하게 기체를 공급하기 때문에 2단계에 언밸런드 포핏을 사용해도 아무 지장 없이 원활한 호흡이 가능하다고 한다.

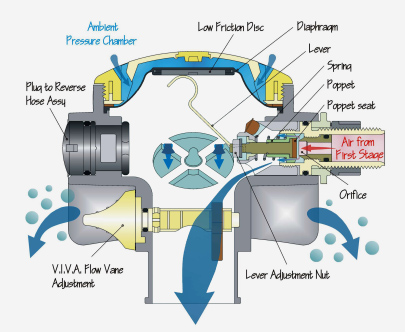

밸런스드 포핏
언밸런스드 포핏

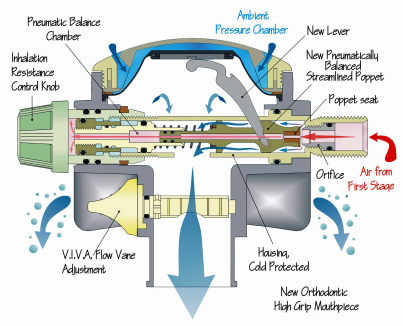

XTX 200, 레전드 LX 슈프림 ACD, EOS/FDX-10, MK25/S600에는 2단계로 유입되는 기체의 속도를 조절하는 조절 놉이 기본 장착 되어 있다. XTX 200, 레전드 LX 슈프림 ACD, EOS/FDX-10에는 벤츄리 베인이 장착되어 있고, MK25/S600에는 VIVA가 장착되어 있다. MK25/S600의 VIVA는 타사의 벤츄리 베인보다는 효과가 적다고 할 수 있다. 이를 보강해 스쿠버프로 A700 2단계는 타사와 동일한 벤츄리 베인을 장착하였다.
어비스 22 네이비 뿐만 아니라 마레스의 모든 2단계는 조절놉과 벤츄리 베인을 적용하지 않는다. 마레스는 1단계의 DFC 기능과 2단계의 VAD(Vortex Assisted Design. 선풍 촉진 디자인)만으로도 실린더 내의 기체 잔량이나 수심에 상관없이 원활한 기체 공급이 가능하기 때문이라고 한다.
XTX 200 조절놉과 벤츄리베인

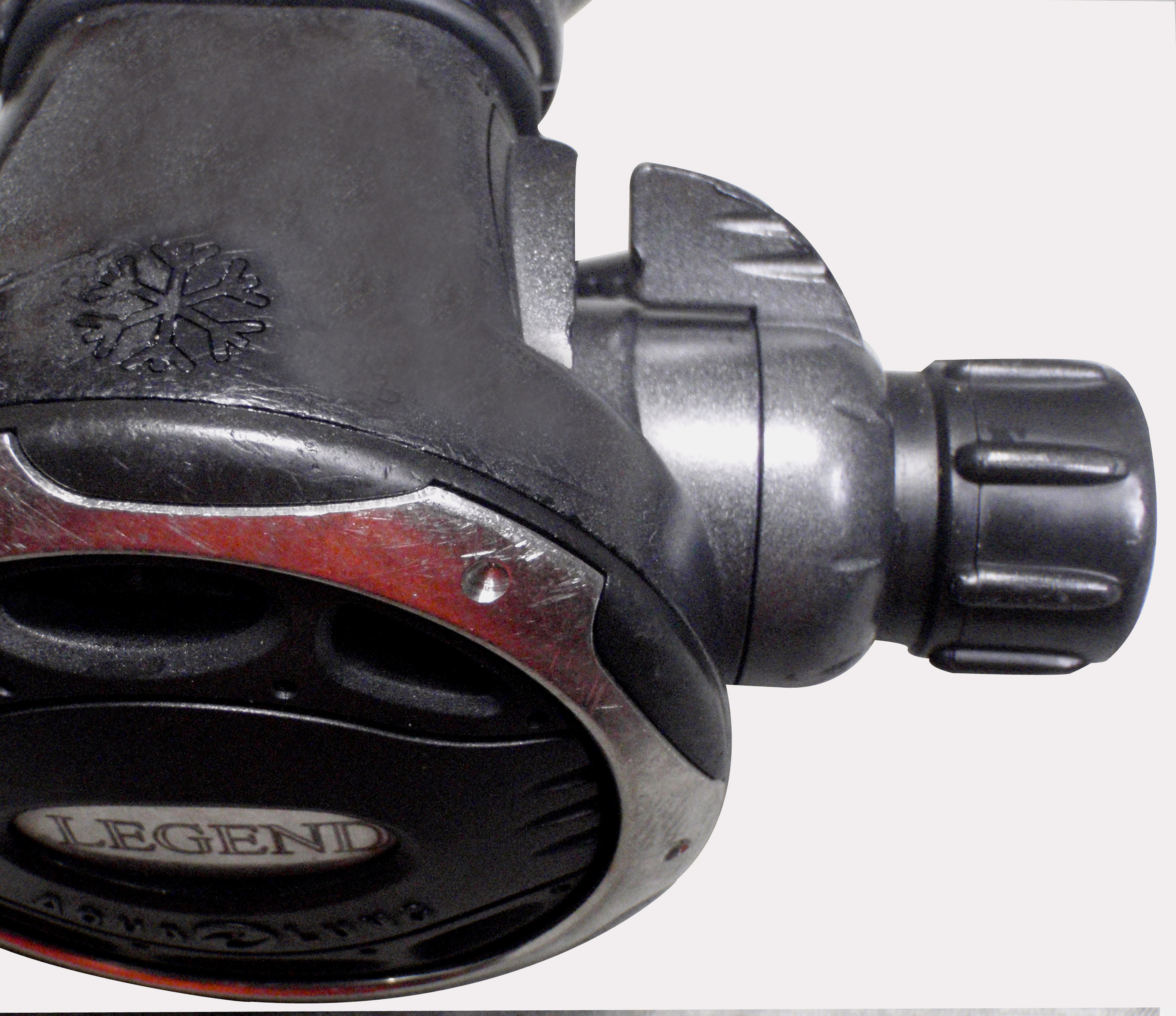

레전드 LX 슈프림 ACD 조절놉과 벤츄리베인

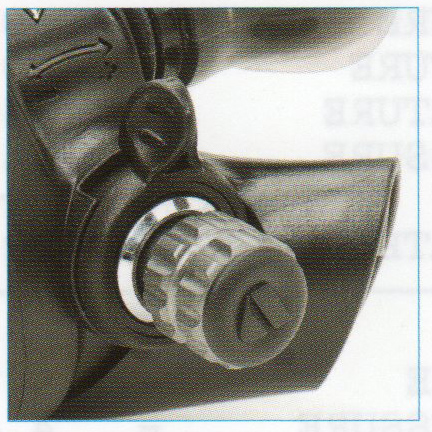

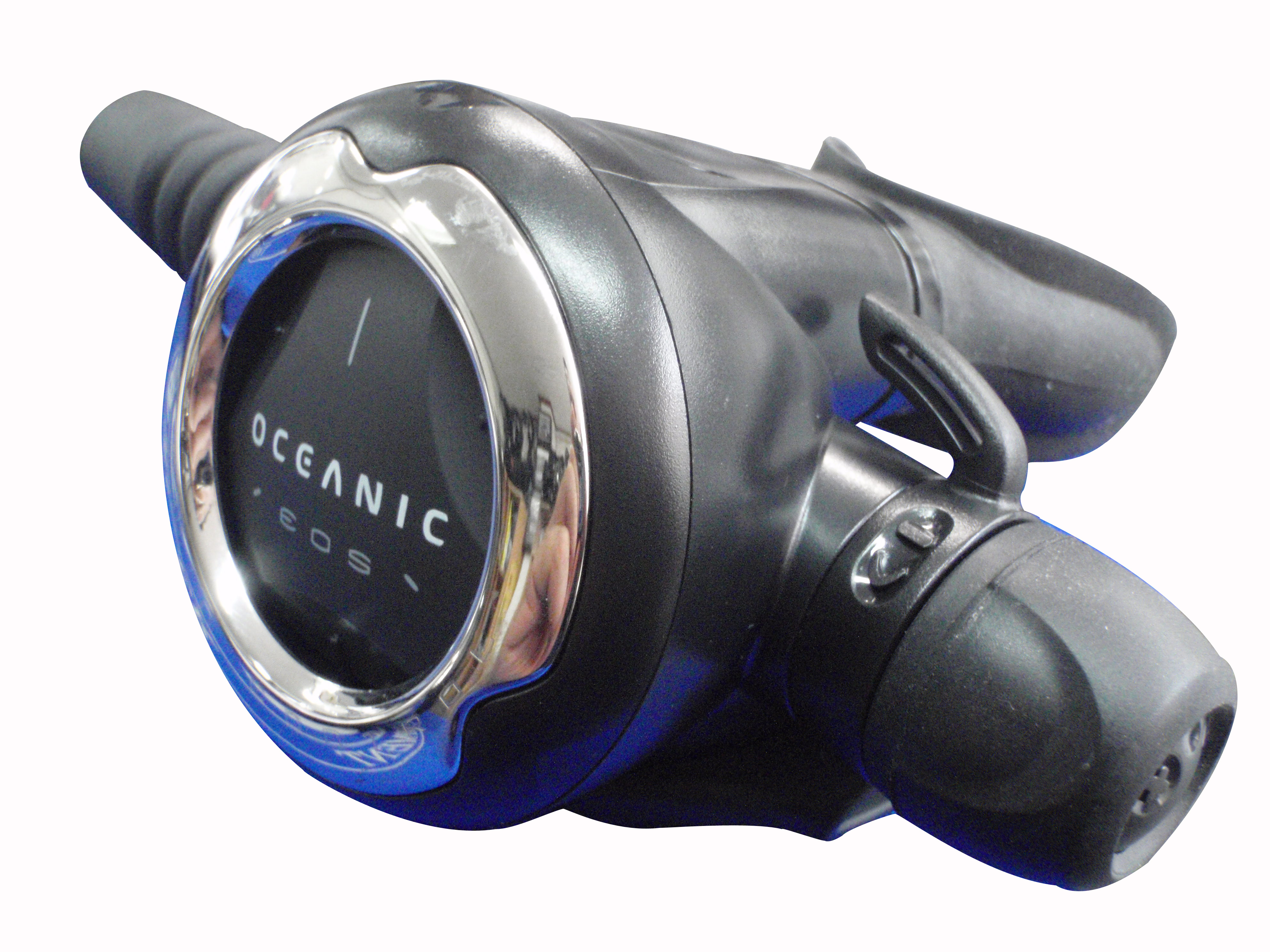

EOS/FDX-10 조절놉과 벤츄리 베인

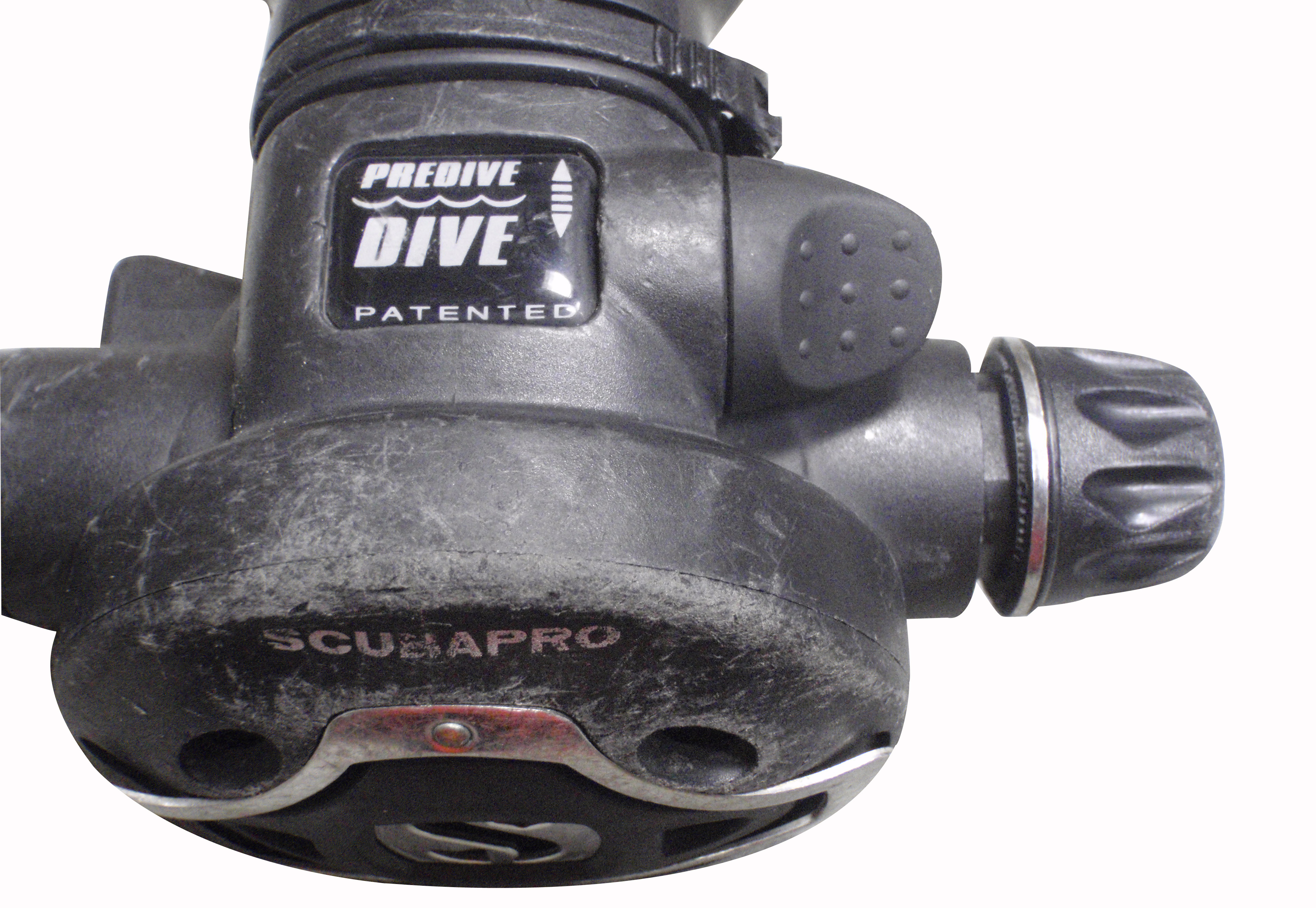

S600 조절놉과 VIVA
2단계의 결빙방지 기능
XTX 200과 레전드 LX 슈프림 ACD는 2단계와 레귤레이터 호스 연결 부위에 열 교환 장치를 장착하여, 2단계 결빙 방지에 도움을 주고 있다. 레전드 LX 슈프림 ACD 2단계는 찬물 다이빙에 특히 신경을 많이 쓴 것이 보인다. 2단계의 모든 금속 부품은 표면 처리를 통해 물이 부품에서 미끄러지도록 만들어 부품의 온도를 떨어뜨리지 않게 하여 결빙을 방지하는 기능이 있고, 찬물 다이빙시에 마우스피스를 물고 호흡하는 차가운 입술을 보호하는 입술 보호 커버를 기본 장착하였다. 어비스 22 네이비 2단계는 100 퍼센트 금속 재질 공법을 사용하여, 높은 열전도율로 결빙을 방지하는 효과를 높였으며, 그물망 구조의 퍼지 커버 플레이트는 강한 조류를 거슬러 갈 경우, 2단계에서 쉽게 발생할 수 있는 프리플로우 현상을 줄여주는 효과를 주고 있다.

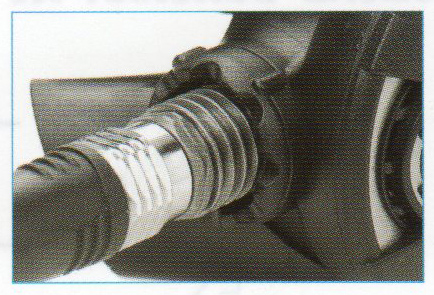

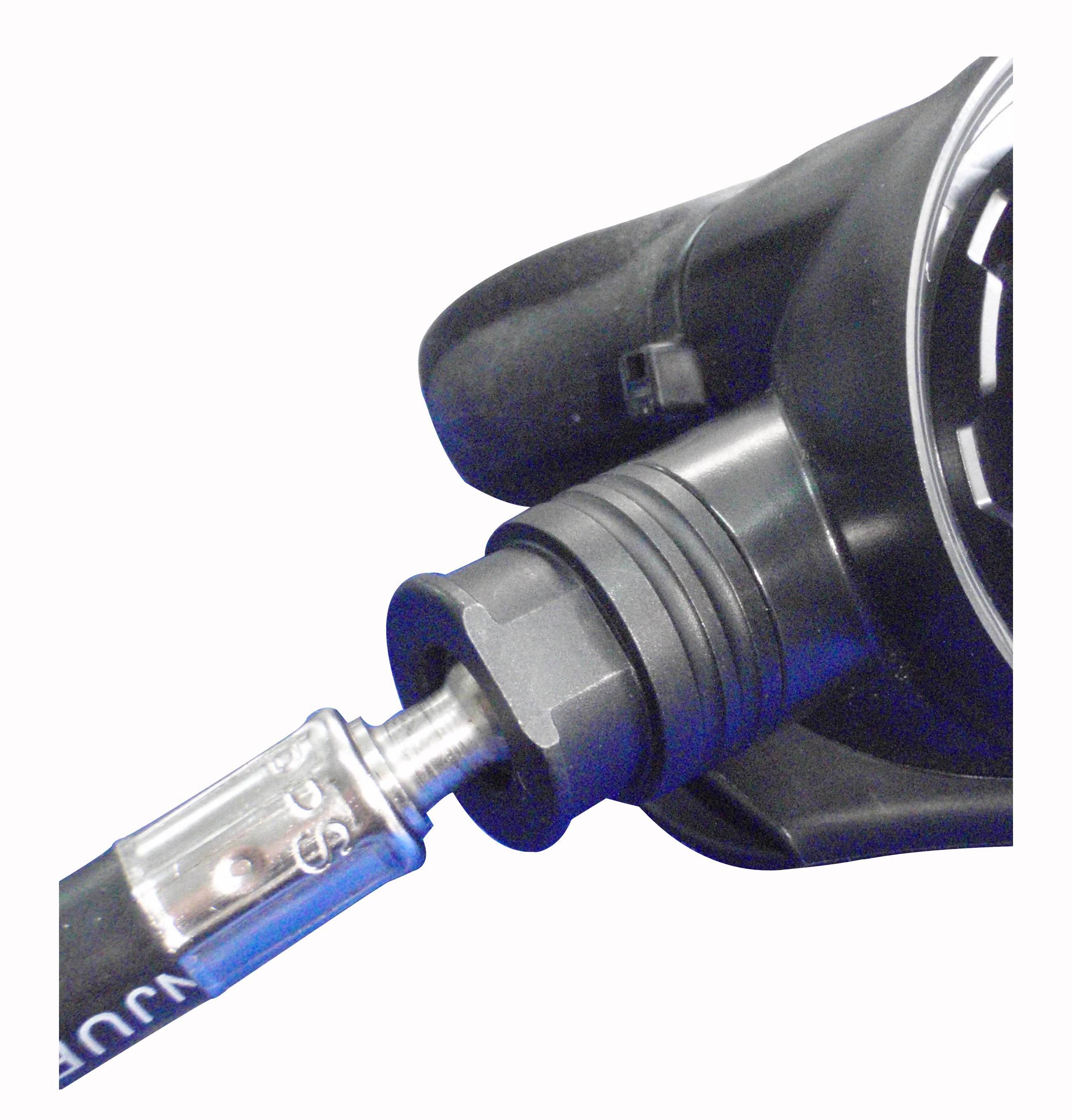

XTX200 열교환 장치

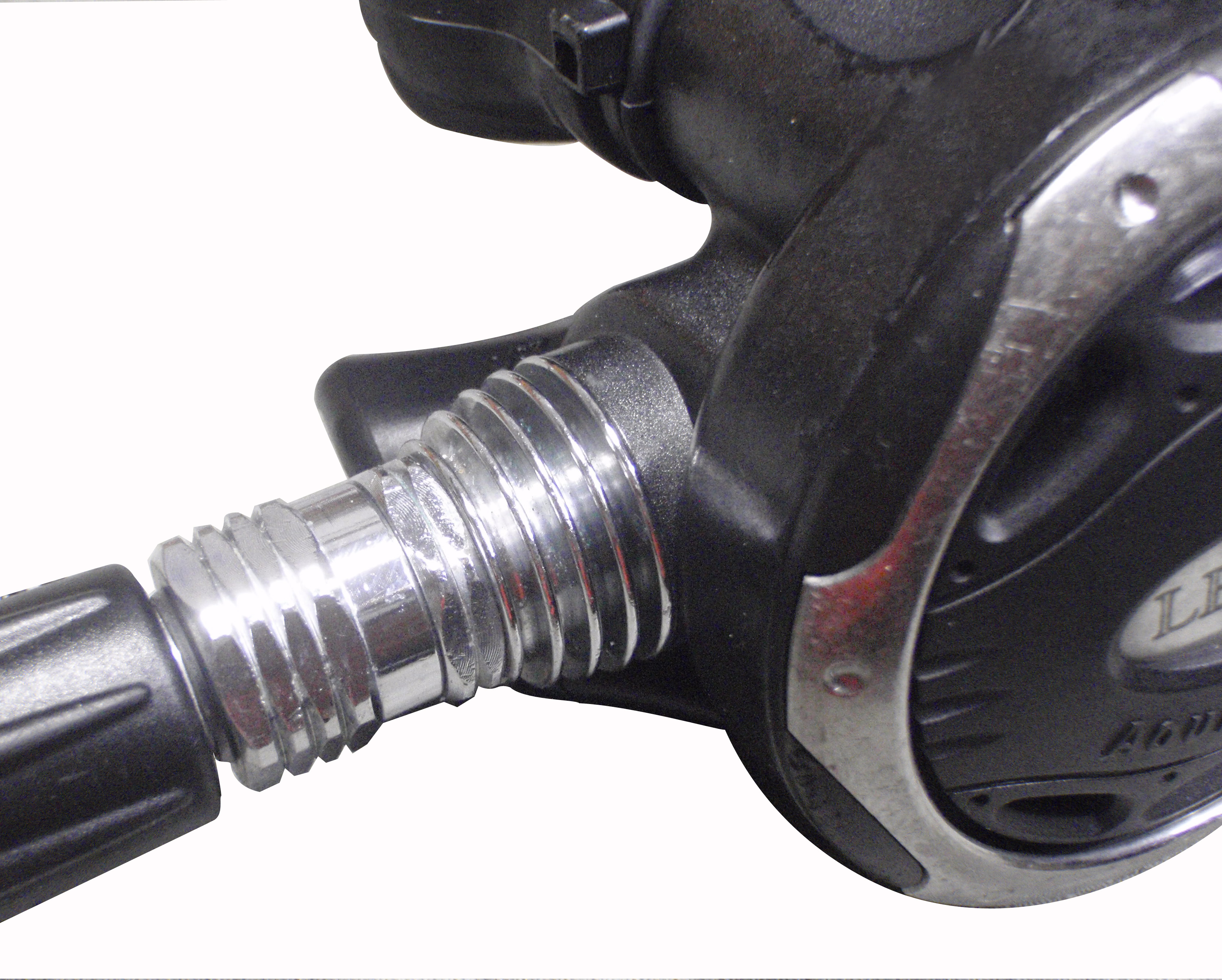

레전드 LX 슈프림 ACD 열교환 장치
레전드 LX 슈프림 ACD 입술 보호 커버
마우스피스
XTX 200과 레전드 LX 슈프림 ACD는 앞니까지 걸 수 있는 콤포바이트 마우스피스를 기본적으로 장착하여 출고하고 있다. 콤포바이트 마우스피스는 아쿠아렁 특허 기술로 치아로 꼭 물지 않아도 되기 때문에 턱의 피로를 감소시켜 준다. 또한 입천정에 자극을 주어 침샘 활동을 촉진시키기 때문에 건조한 기체를 마시는 다이버의 입안을 보호해 준다고 한다. EOS/FDX-10과 MK25/S600 2단계는 자사가 고안한 특별한 인체공학적 마우스피스를 기본 장착하였다.
콤포바이트 마우스피스
XTX 200의 2단계에는 콤팩트한 배기 티가 기본 장착되고, 광폭 배기 티 또한 기본 포함되어 사진 촬영시 배출되는 기체가 시야를 가리는 것을 최소화시켜 준다. 슬라이딩 방식으로 다이버가 직접 쉽게 교환할 수 있으며, 옥토퍼스는 콤팩트한 배기 티가 장착되어 출고하고 있다. 또한 추가 부품없이도 테크니컬 다이빙에 유리한 시스템으로 레귤레이터 호스의 좌우 전환이 가능하며, 기존의 오른쪽 호스 구성으로 인해 호스의 길이를 길게 할 필요가 없다고 한다.
XTX 200 교체 가능한 익조스트티

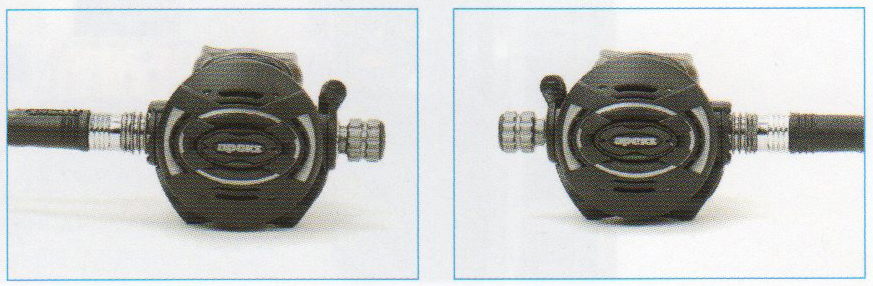

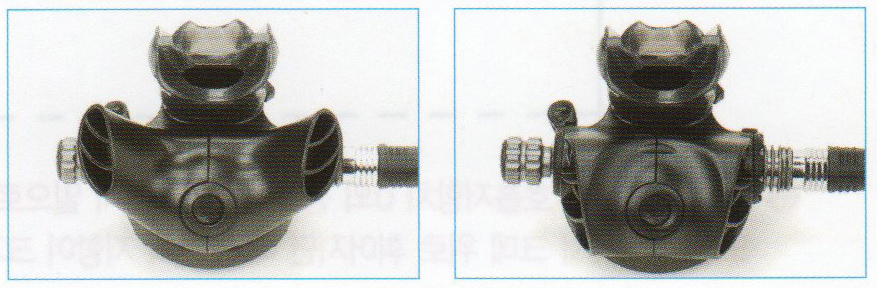

XTX 200 레귤레이터 호스 좌우 변환 가능
레귤레이터 호스 좌우 변환 가능
2단계 분해
레귤레이터 2단계는 퍼지 커버, 다이아프램 리테이너(와셔), 다이아프램 순으로 장착되어 있다. 제품에 따라 나열한 부품 수는 다를 수 있다. XTX 200은 퍼지 커버가 2단계 하우징과 쉽게 분리될 수 있게 되어 있다. 퍼지 커버를 열면 다이아프램과 다이아프램을 고정시키는 리테이너가 쉽게 빠진다. 만약 수중에서 퍼지 커버가 열리면 다이버는 호흡을 할 수 없게 된다. 그러므로 퍼지 커버가 꽉 잠긴 것을 자주 확인하는 것이 좋으며, 만약 분리되었다면 다이아프램과 리테이너를 정확한 위치에 고정시키고, 퍼지 커버를 결합해야 한다.

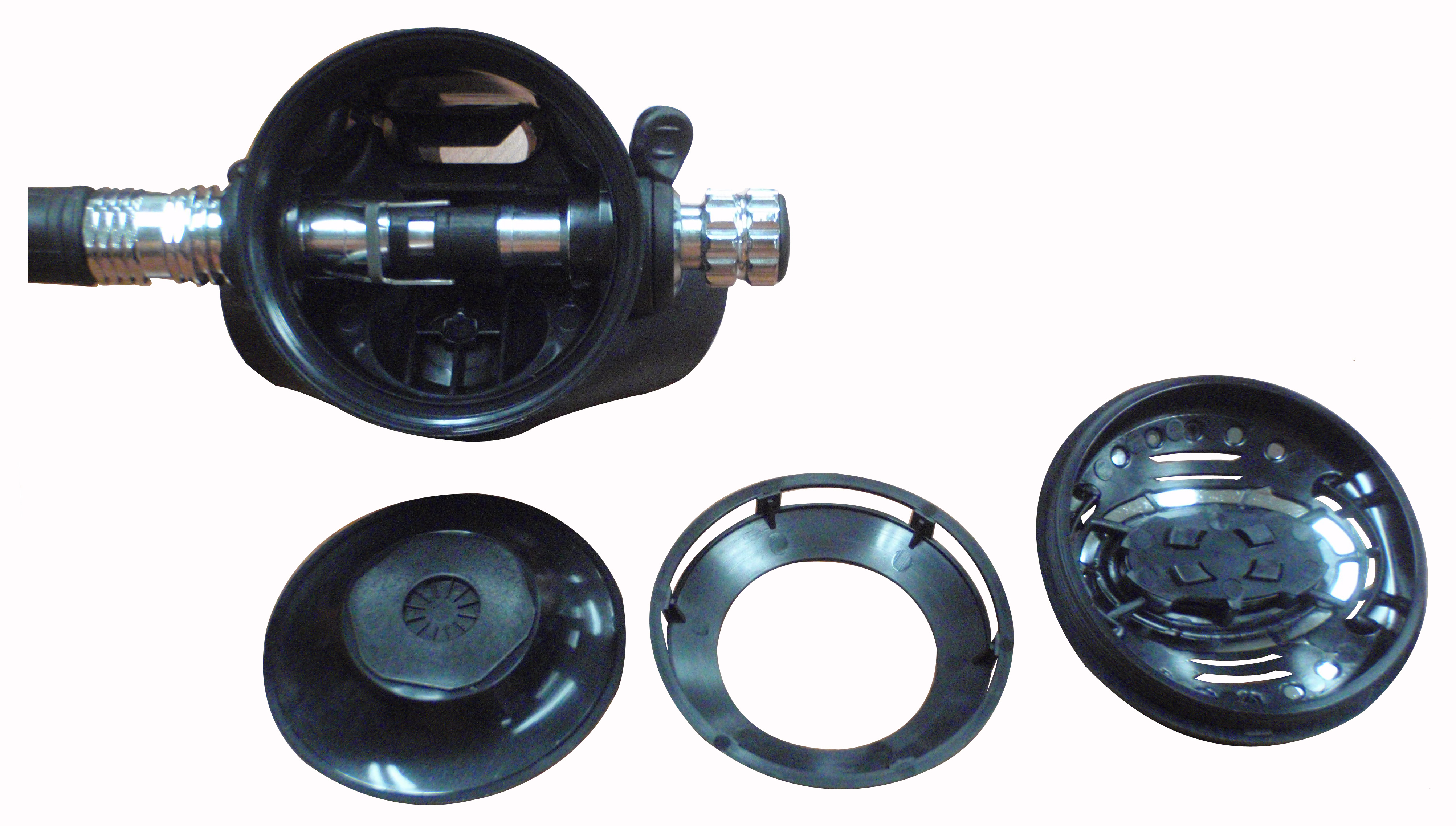

XTX200 퍼지 커버
레전드 LX 슈프림 ACD와 EOS/FDX-10도 퍼지 커버가 쉽게 분리될 수 있지만 다이아프램을 고정시키는 리테이너가 회전하여 잠기는 방식을 채택했다. 따라서 퍼지 커버가 분리되어도 리테이너가 다이아프램을 고정시켜서 호흡에 아무 영향을 주지 않게 되어 있다.
레전드 LX 슈프림 ACD, EOS-FDX-10 다이아프램 리테이너
어비스 22 네이비 2단계는 2단계 하우징과 다이아프램, 퍼지 커버를 크램프라는 금속 고정링으로 고정시키고, 볼트로 잠그는 형식을 적용하여 쉽게 분리되지 않는다.
어비스 22 네이비 크램프 보울트

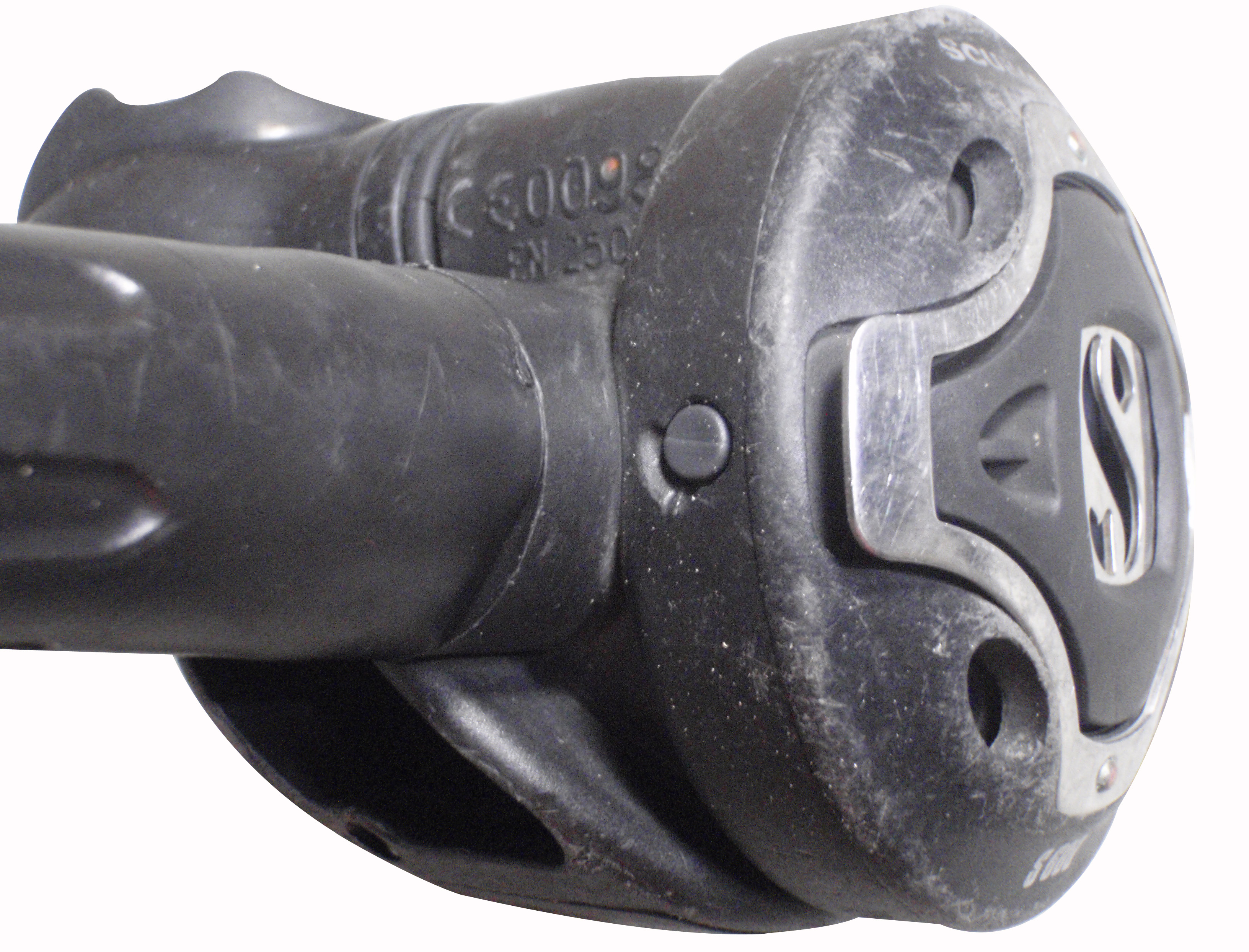

MK25/S600 2단계는 퍼지 커버가 핀으로 고정되어 쉽게 분리되지 않는다.

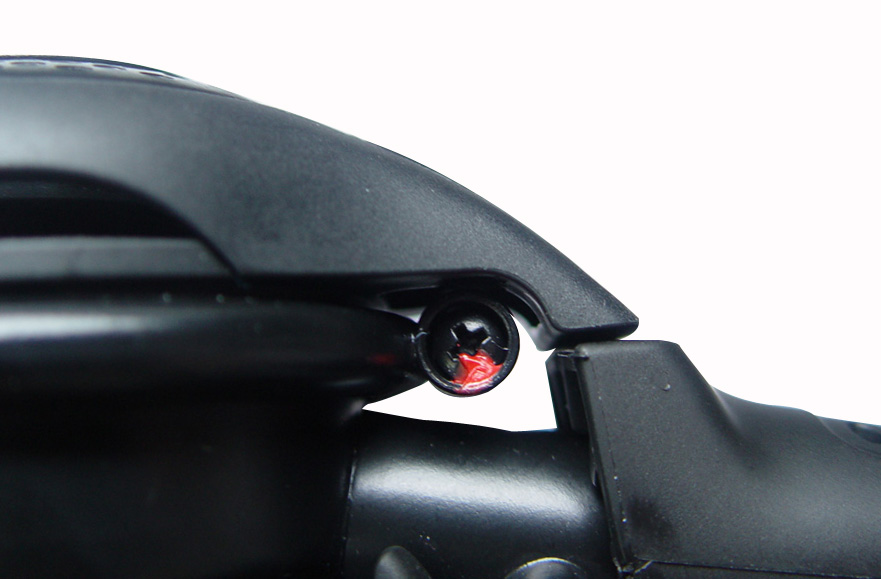

S600 퍼지 커버 고정핀
스위블 기능
EOS/FDX-10은 2단계 호스끝 부분에는 턱의 피로 감소와 편안함을 위한 스테인레스 스틸 소재의 직렬 스위블이 장착되어 있다. 기능면에서는 편하지만, 호스를 교체할 경우에는 일반적인 레귤레이터 호스는 사용할 수 없고, 전용 호스를 사용해야한다.
EOS/FDX-10 스위블 기능
